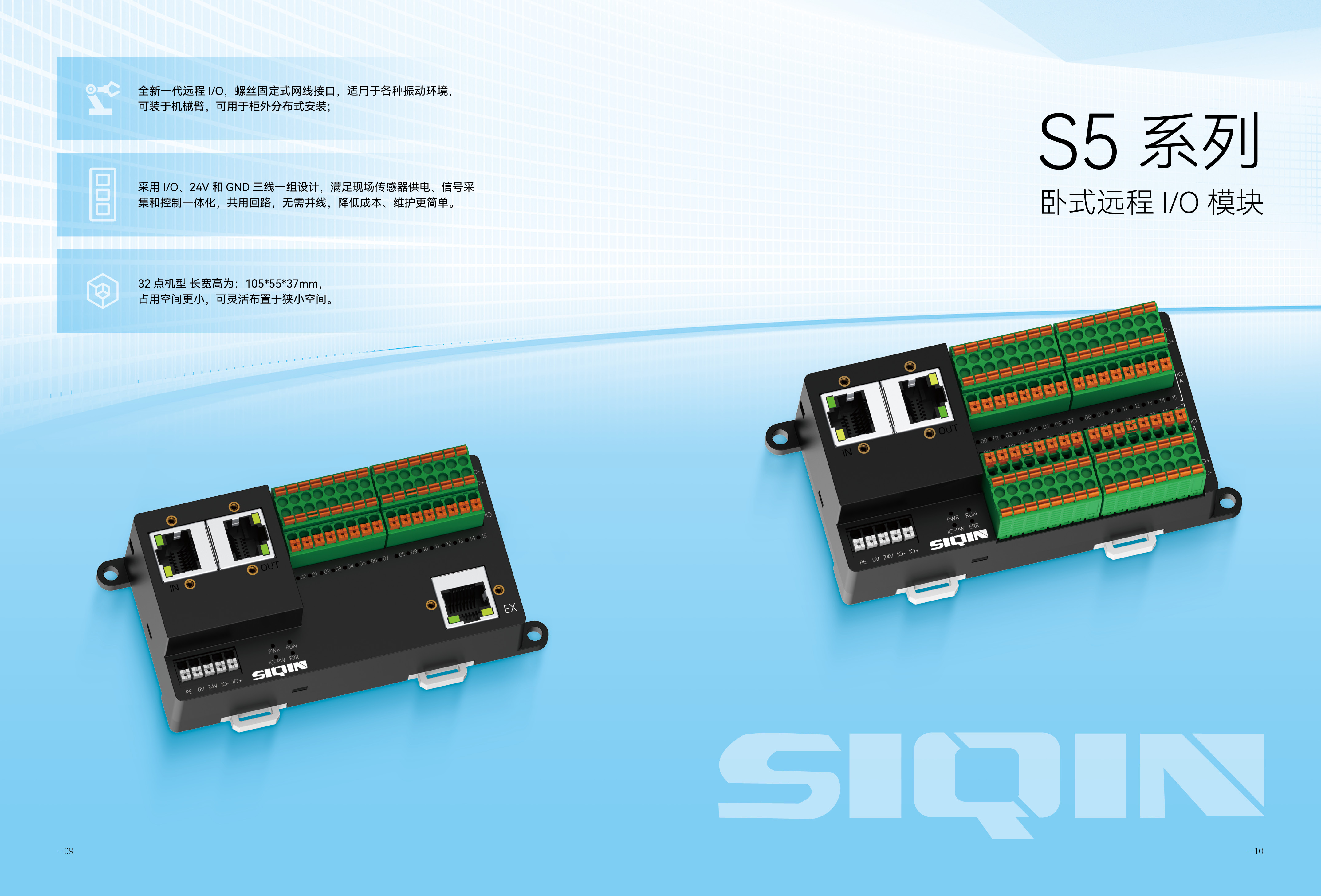

卧式远程I/O S5系列

产品特点：

① 螺丝固定式网线接口，适用于各种振动环境，柜外分布式安装更方便；

② 采用I/O、24V和GND三线一组设计，满足现场传感器供电、信号采集和控制一体化，共用回路，无需并线，维护更简单；

③ I/O点可支持输入或输出，灵活组合，减少机型，方便采购和库存管理；

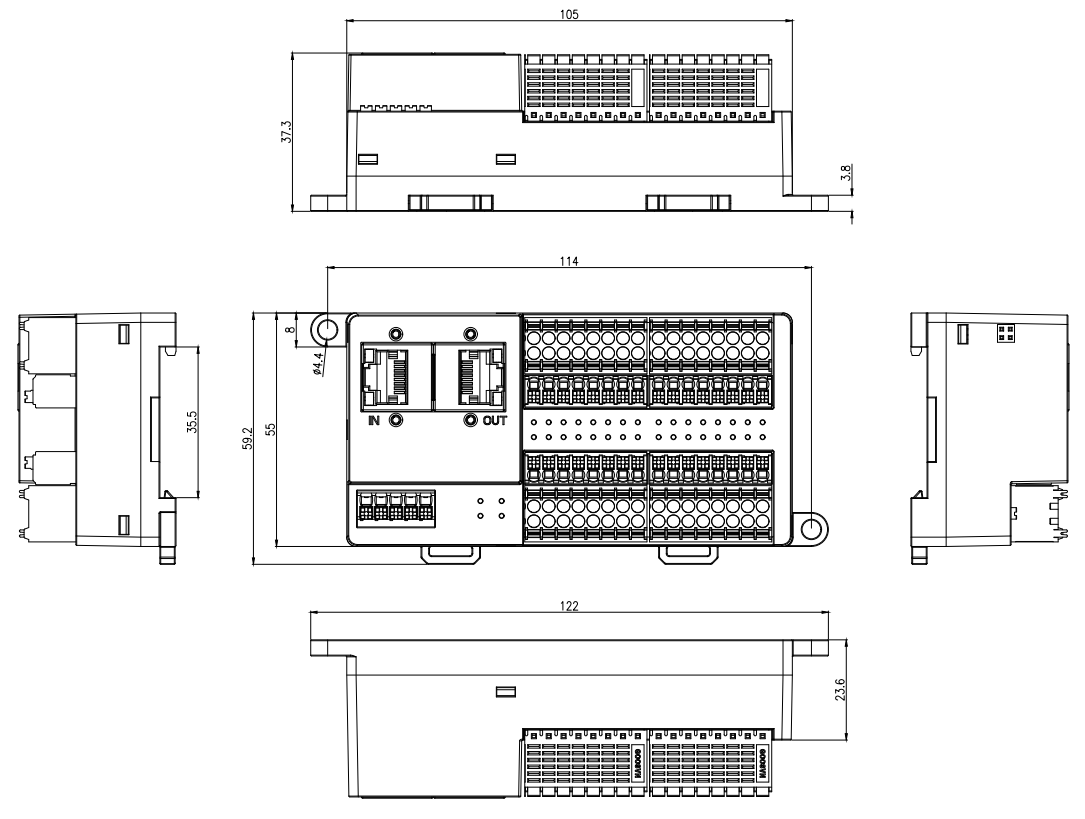

④ 超小尺寸：32点机型长宽高为：105*55*37mm，节省空间，可灵活安装于狭小空间；可选防尘罩。

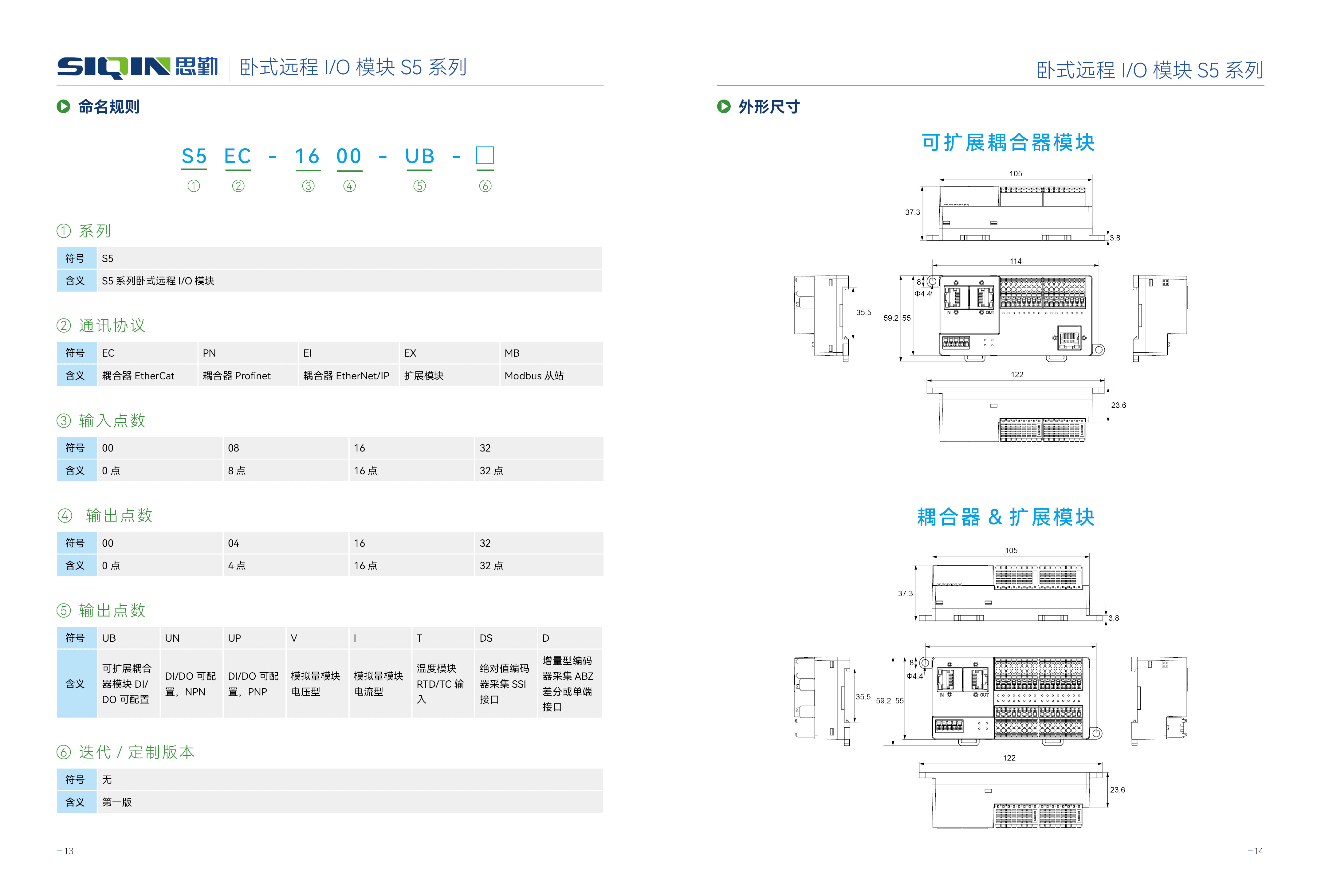

  • 订货号：S5PN-1600-UB、S5EC-1600-UB、S5EX-1616-UN、S5EC-1616-UN、S5EC-0800-V、S5EC-0004-V、S5EC-0800-I、S5EC-0004-I、S5MB-1616-UN、S5MB-0800-V、S5MB-0004-V、S5MB-0800-I、S5MB-0004-I

  • 模块类型 类别 订货型号 规格概述

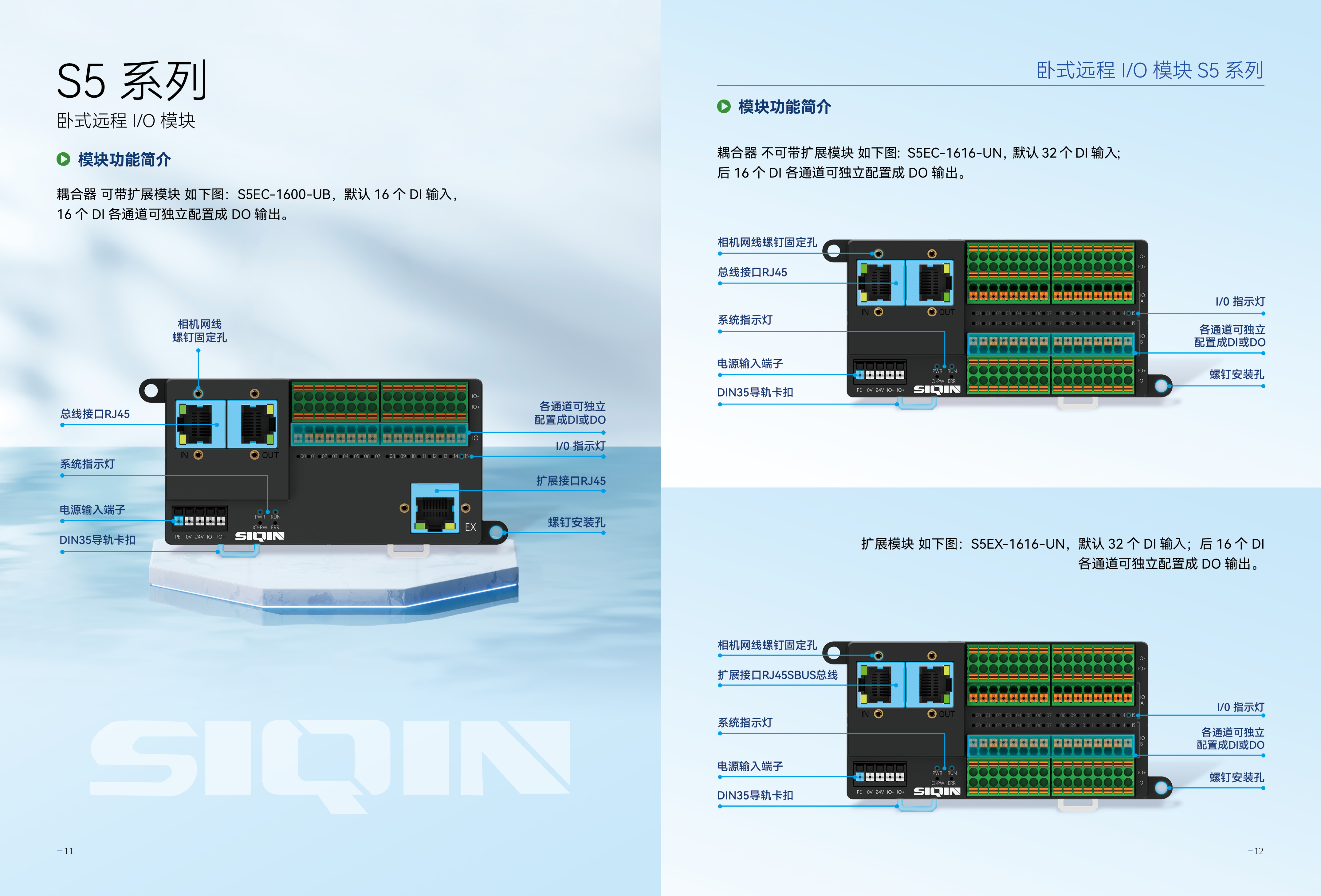

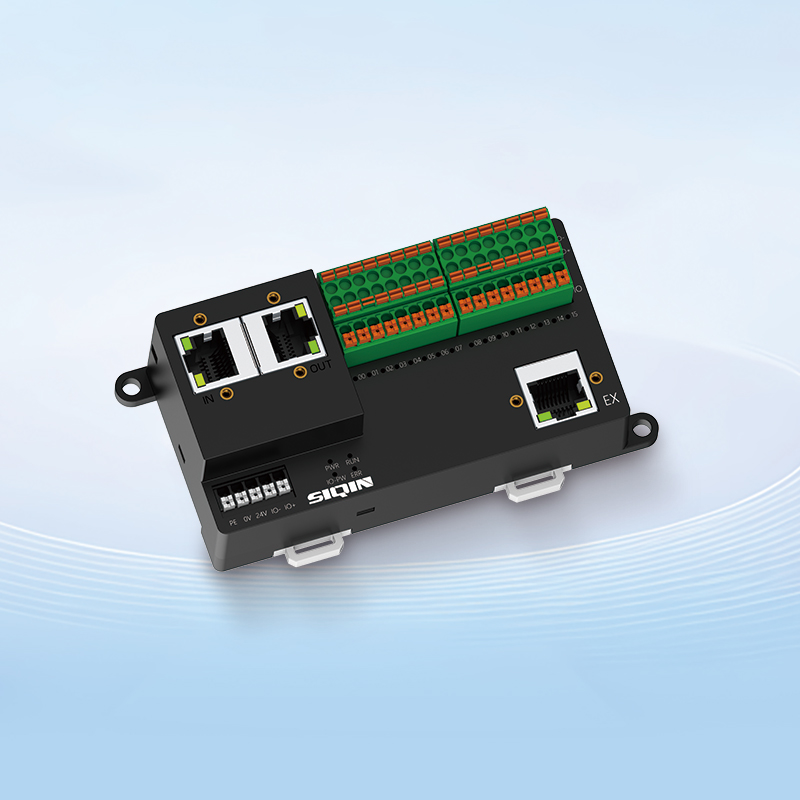

    远程IO模块 耦合器（可带扩展模块） S5PN-1600-UB 总线协议：Profinet
    通道:    默认16点输入， 源型（PNP），5mA/点；各通道可独立配置成16点输出，源型（PNP）,0.3A/点
    S5EC-1600-UB 总线协议：EtherCAT
    通道：默认16点输入， 漏型（NPN），5mA/点；各通道可独立配置成16点输出，漏型   （NPN）,0.3A/点
    扩展模块 S5EX-1616-UN 总线协议：SBUS
    通道：默认32点输入，   漏型（NPN），5mA/点；后16点输入的通道可独立配置成输出，漏型（NPN）,0.3A/点

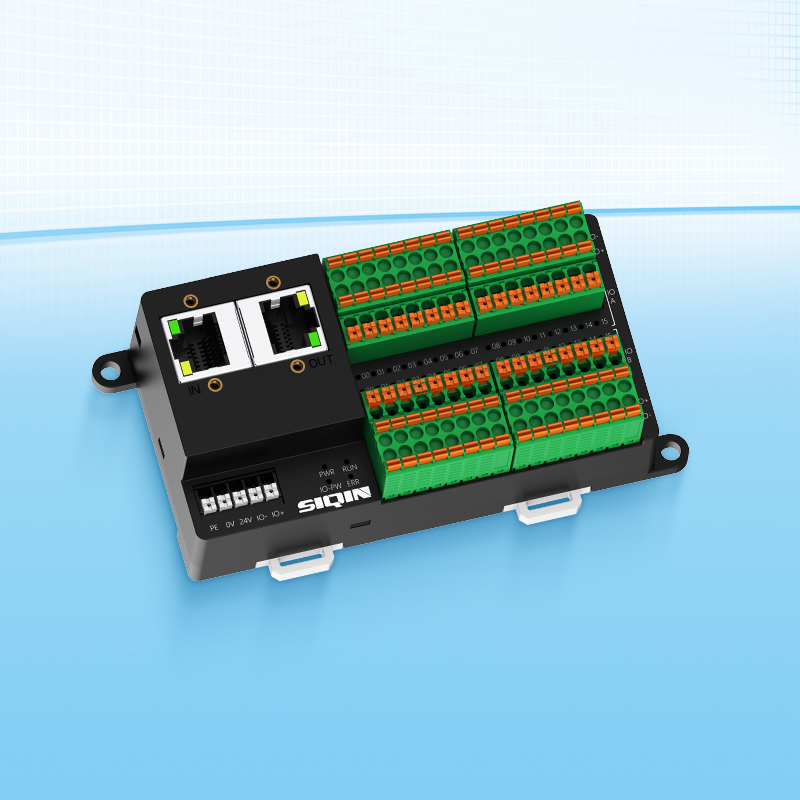

    远程IO模块 耦合器模块（不能带扩展模块） S5EC-1616-UN 总线协议：EtherCAT
    通道：默认32点输入，   漏型（NPN），5mA/点；后16点输入的通道可独立配置成输出，漏型（NPN）,0.3A/点
    S5EC-0800-V 总线协议：EtherCAT
    电压输入范围：-5V~5V、-10V~10V
    输入通道：8点；精度16位
    S5EC-0004-V 总线协议：EtherCAT
    电压输出范围：0-5V、0-10V、0-10.8V
    输出通道：4点
    S5EC-0800-I 总线协议：EtherCAT
    电流输入范围：0-20mA
    输入通道：8点；精度16位
    S5EC-0004-I 总线协议：EtherCAT
    电流输出范围：0-20mA
    输出通道：4点；精度16位
    远程IO模块 Modbus从站 S5MB-1616-UN 通讯协议：Modbus
    通道：默认32点输入，   漏型（NPN），5mA/点；后16点输入的通道可独立配置成输出，漏型（NPN）,0.3A/点
    S5MB-0800-V 通讯协议：Modbus
    电压输入范围：-5V~5V、-10V~10V
    输入通道：8点；精度16位
    S5MB-0004-V 通讯协议：Modbus
    电压输出范围：0-5V、0-10V、0-10.8V
    输出通道：4点
    S5MB-0800-I 通讯协议：Modbus
    电流输入范围：0-20mA
    输入通道：8点；精度16位
    S5MB-0004-I 通讯协议：Modbus
    电流输出范围：0-20mA
    输出通道：4点
