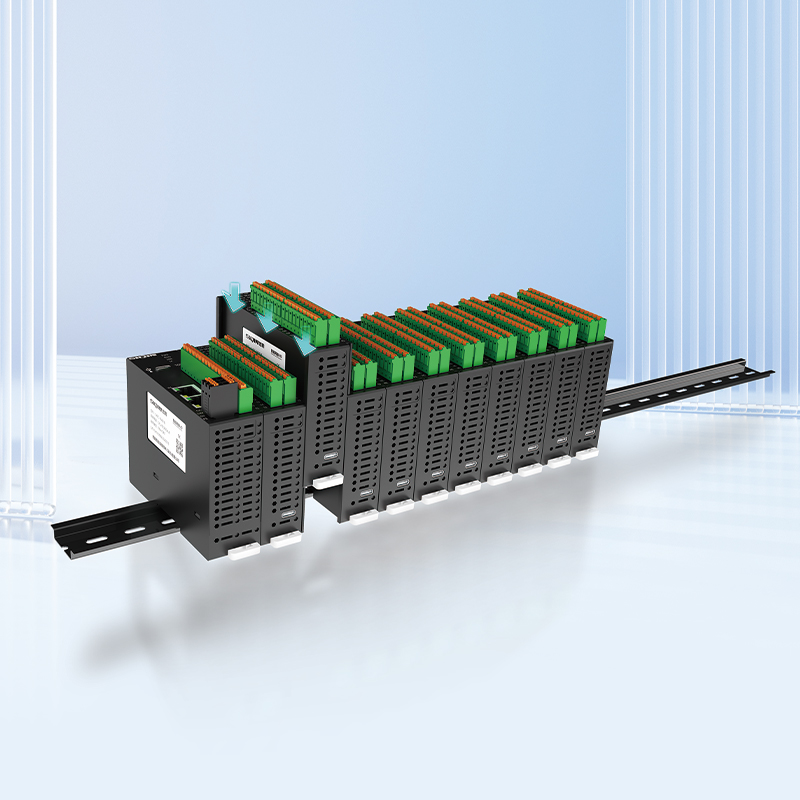

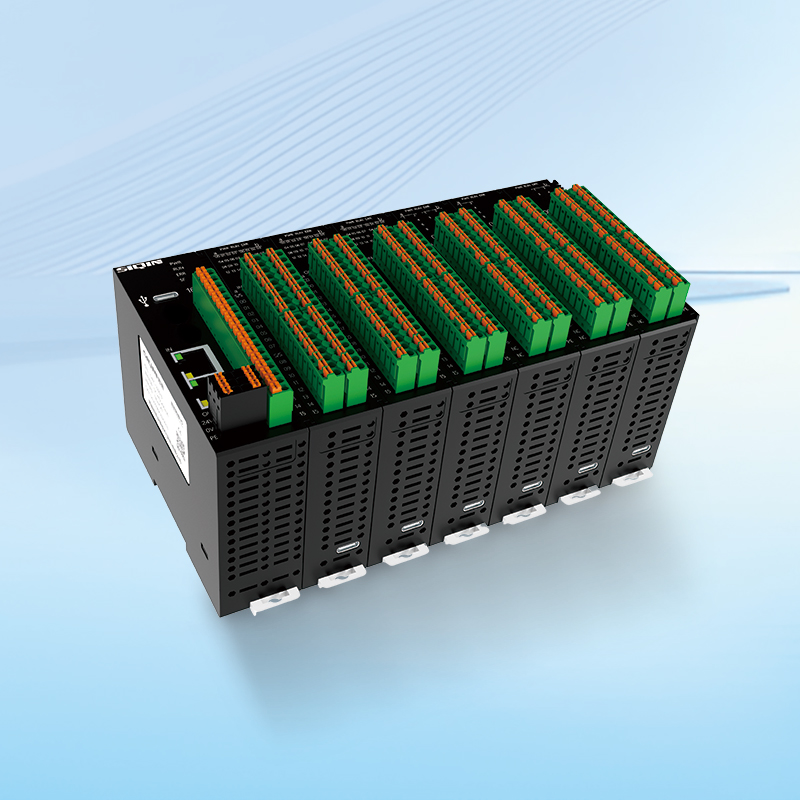

插片式I/O S4系列
用户手册：《S4系列插片式IO模块用户手册-C 15只扩展》V1.32［版本：20260513 / 说明：1.32］
用户手册：《S4系列模拟量机型模块用户手册》V1.00［版本：20250908 / 说明：初版］
用户手册：《S4EC-20-D 增量型编码器计数模块用户手册》V1.05［版本：20260413 / 说明：更新］
用户手册：《S4EC-A04-T温度采集模块用户手册》V1.01［版本：20250908 / 说明：初版］
接线图：S4系列耦合器接线图20240705-手册-Model［版本：20250908 / 说明：初版］
XML文件 耦合器为”-C“机型选用：S4EC-IO-EX15-C-V3.7.2 XML［版本：20250908 / 说明：初版］
XML文件 耦合器为”-B1“机型选用：S4EC B1机型XML V1.2.7 XML［版本：20250908 / 说明：初版］

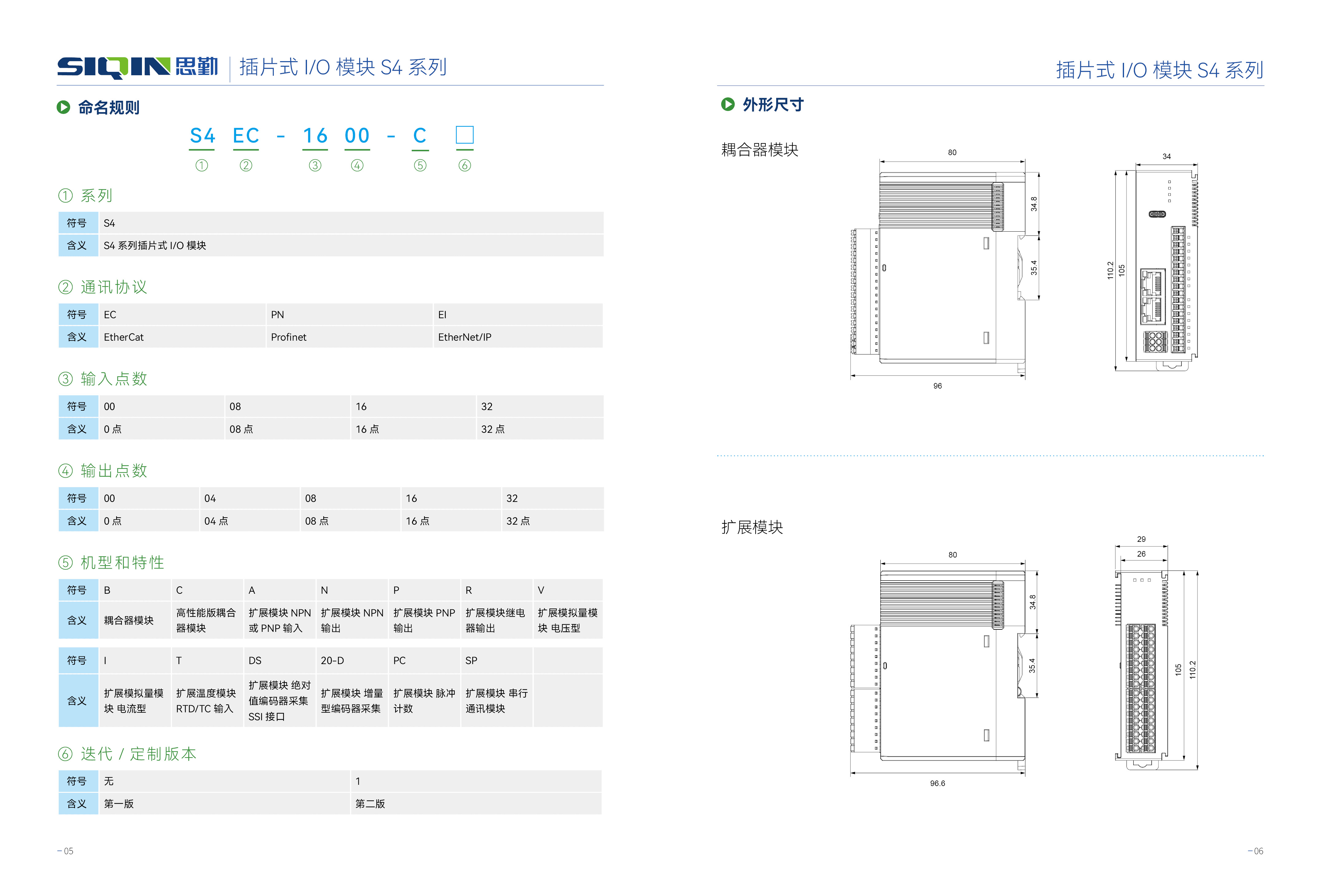

技术图纸：S4系列2D图纸［版本：20250908 / 说明：初版］
技术图纸：S4系列3D图［版本：20250908 / 说明：初版］
订货型号：
耦合器机型 ：S4EC-1600-C、S4EC-00-C

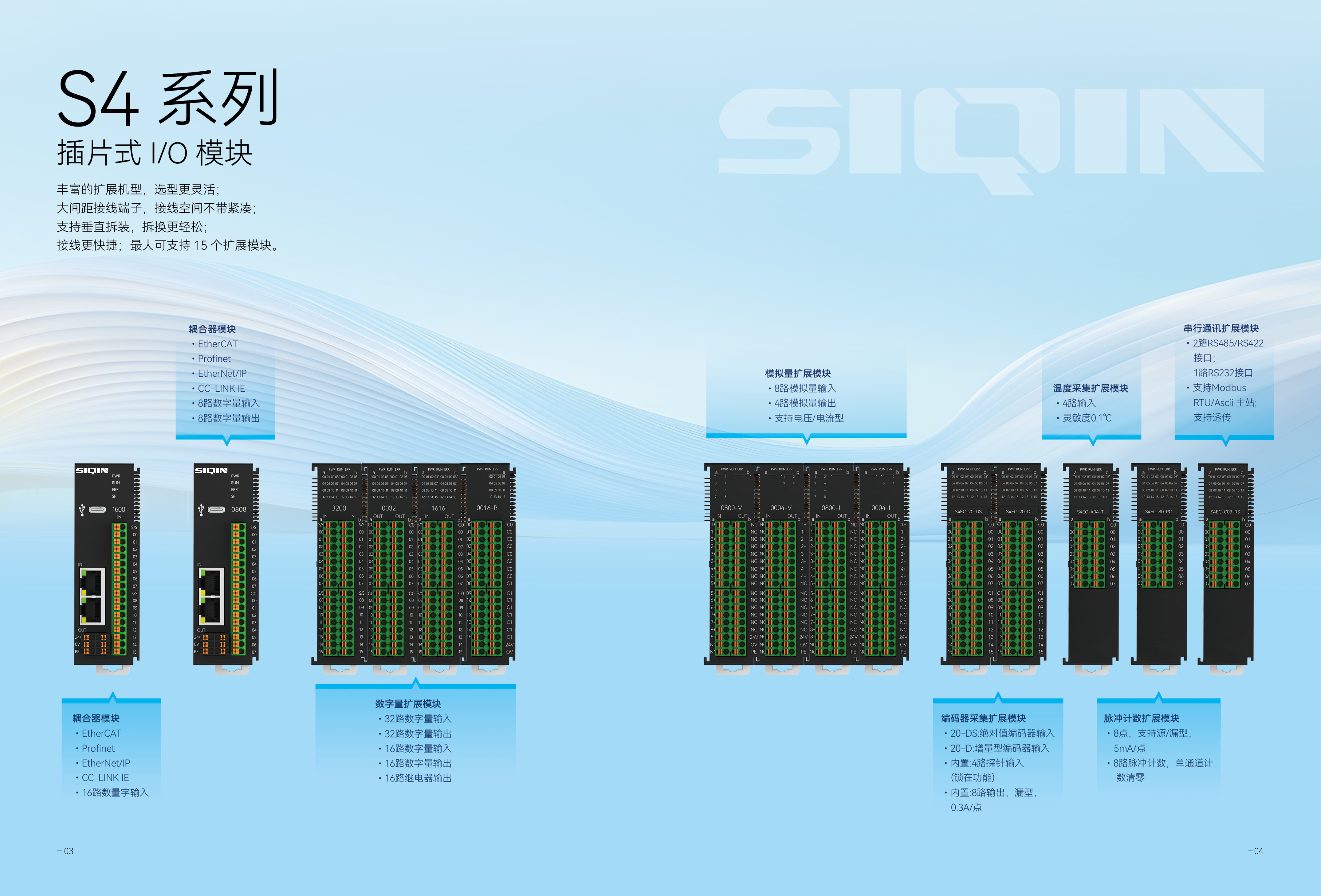

扩展机型：S4EC-3200-A、S4EC-0004-V、S4EC-0800-V、S4EC-0032-N、S4EC-0016-R、S4EC-0800-I、S4EC-0004-I、S4EC-A04-T、S4EC-20-DS、S4EC-20-D

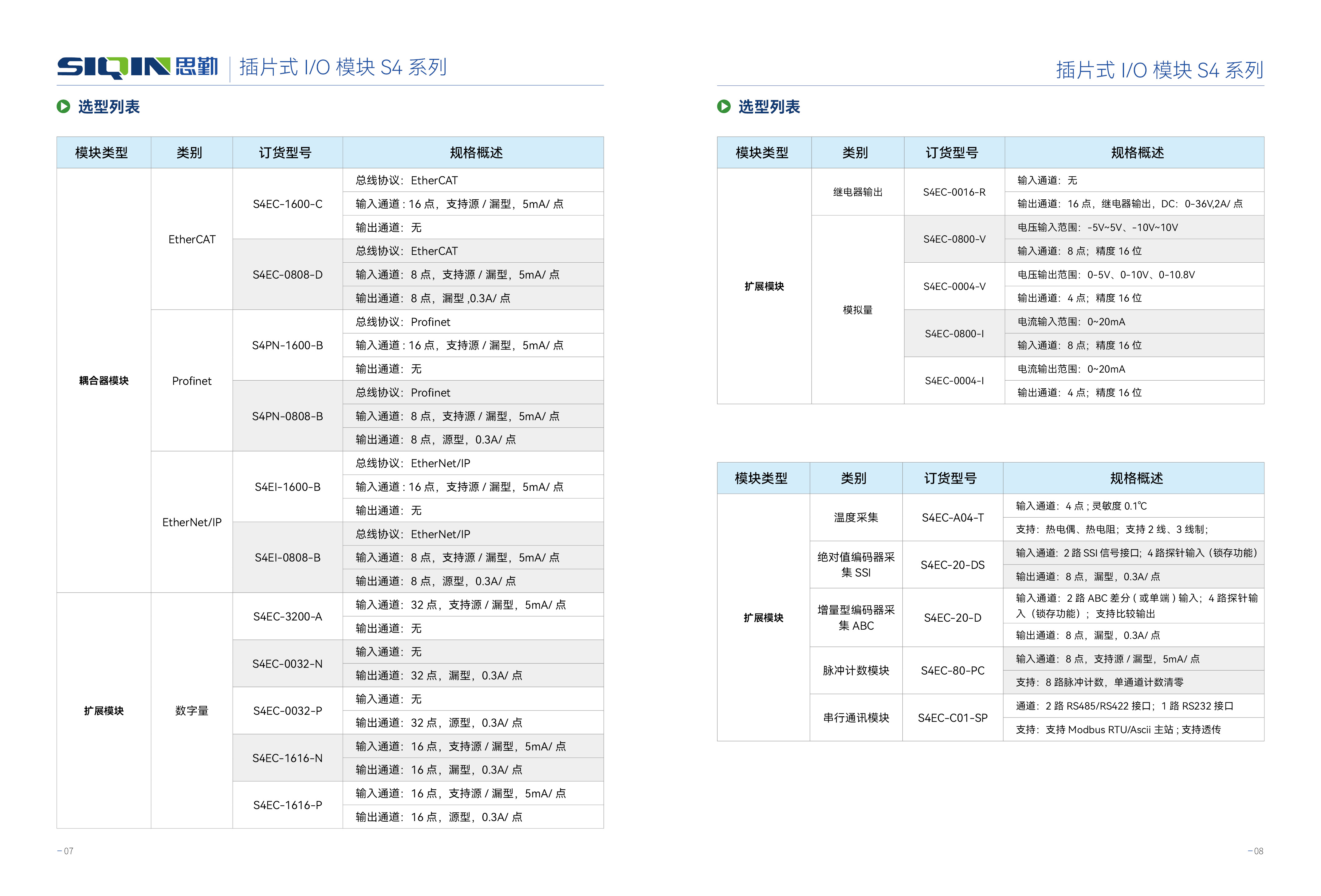

| 模块类型 | 类别 | 订货型号 | 规格概述 |
| 耦合器模块 | EtherCAT | S4EC-1600-C | 总线协议：EtherCAT |
| 输入通道: 16点，支持源/漏型，5mA/点 | |||
| 输出通道：无 | |||
| S4EC-00-C | 总线协议：EtherCAT | ||
| 输入通道: 无 | |||
| 输出通道：无 | |||
| S4EC-0808-D | 总线协议：EtherCAT | ||
| 输入通道：8点，支持源/漏型，5mA/点 | |||
| 输出通道：8点，漏型,0.3A/点 | |||
| Profinet | S4PN-1600-B | 总线协议：Profinet | |
| 输入通道: 16点，支持源/漏型，5mA/点 | |||
| 输出通道：无 | |||
| S4PN-00-B | 总线协议：Profinet | ||
| 输入通道: 无 | |||
| 输出通道：无 | |||
| S4PN-0808-B | 总线协议：Profinet | ||
| 输入通道：8点，支持源/漏型，5mA/点 | |||
| 输出通道：8点，源型，0.3A/点 | |||
| EtherNet/IP | S4EI-1600-B | 总线协议：EtherNet/IP | |
| 输入通道: 16点，支持源/漏型，5mA/点 | |||
| 输出通道：无 | |||
| S4EI-00-B | 总线协议：EtherNet/IP | ||
| 输入通道: 无 | |||
| 输出通道：无 | |||
| S4EI-0808-B | 总线协议：EtherNet/IP | ||
| 输入通道：8点，支持源/漏型，5mA/点 | |||
| 输出通道：8点，漏型,0.3A/点 | |||
| 扩展模块 | 数字量 | S4EC-3200-A | 输入通道：32点，支持源/漏型，5mA/点 |
| 输出通道：无 | |||
| S4EC-0032-N | 输入通道：无 | ||
| 输出通道：32点，漏型，0.3A/点 | |||
| S4EC-0032-P | 输入通道：无 | ||
| 输出通道：32点，源型，0.3A/点 | |||
| S4EC-1616-N | 输入通道：16点，支持源/漏型，5mA/点 | ||
| 输出通道：16点，漏型，0.3A/点 | |||
| S4EC-1616-P | 输入通道：16点，支持源/漏型，5mA/点 | ||
| 输出通道：16点，源型，0.3A/点 | |||
| 模块类型 | 类别 | 订货型号 | 规格概述 |
| 扩展模块 | 数字量 | S4EC-1600-A | 输入通道：16点，支持源/漏型，5mA/点 |
| 输出通道：无 | |||
| S4EC-0016-N | 输入通道：无 | ||
| 输出通道：16点，漏型，0.3A/点 | |||
| S4EC-0808-N | 输入通道：8点，漏型，5mA/点 | ||
| 输出通道：8点，漏型，0.3A/点 | |||
| S4EC-0800-A | 输入通道：8点，支持源/漏型，5mA/点 | ||
| 输出通道：无 | |||
| S4EC-0008-N | 输入通道：无 | ||
| 输出通道：8点，漏型，0.3A/点 | |||
| 继电器输出 | S4EC-0016-R | 输入通道：无 | |
| 输出通道：16点，继电器输出，DC：0-36V,2A/点 | |||
| S4EC-0008-R | 输入通道：无 | ||
| 输出通道：8点，继电器输出，DC：0-36V,2A/点 | |||
| 模拟量 | S4EC-0800-V | 电压输入范围：-5V~5V、-10V~10V（默认） | |
| 输入通道：8点；精度16位 | |||
| S4EC-0400-V | 电压输入范围：0V~5V、0V~10V（默认） | ||
| 输入通道：4点；精度16位 | |||
| S4EC-0004-V | 电压输出范围：0-5V、0-10V（默认） | ||
| 输出通道：4点；精度16位 | |||
| S4EC-0800-I | 电流输入范围：0~20mA | ||
| 输入通道：8点；精度16位 | |||
| S4EC-0400-I | 电流输入范围：4~20mA(默认)，0-20mA | ||
| 输入通道：4点；精度16位 | |||
| S4EC-0004-I | 电流输出范围：0~20mA | ||
| 输出通道：4点；精度16位 | |||
| 温度采集 | S4EC-A04-T | 输入通道：4点; 灵敏度0.1℃ | |
| 支持：热电偶、热电阻；支持2线、3线制； | |||
| 绝对值编码器采集SSI | S4EC-20-DS | 输入通道：2路SSI信号接口；4路探针输入（锁存功能） | |
| 输出通道：8点，漏型，0.3A/点 | |||
| 增量型编码器采集ABC | S4EC-20-D | 输入通道：2路ABC差分(或单端)输入；4路探针输入（锁存功能）；支持比较输出 | |
| 输出通道：8点，漏型，0.3A/点 |

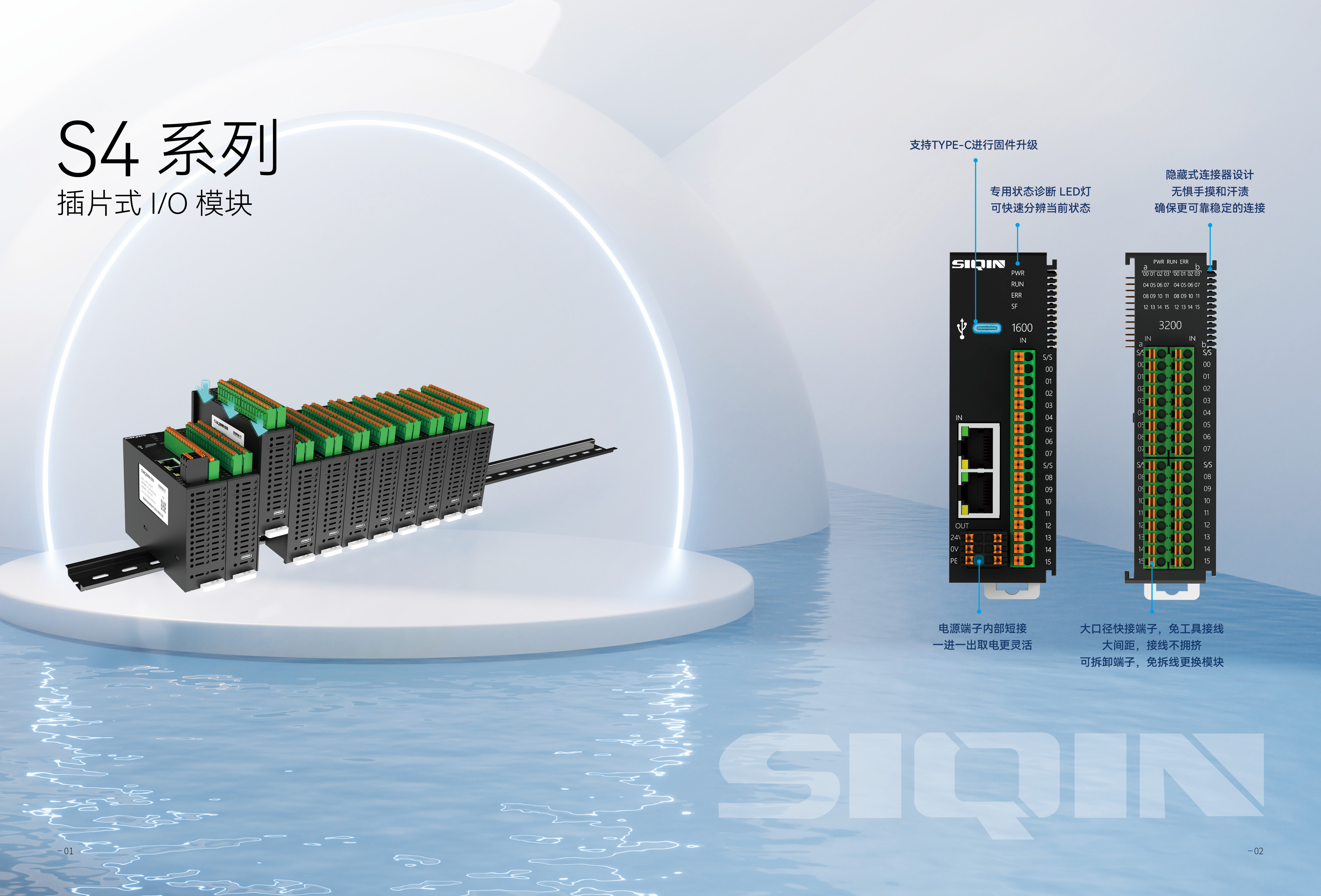

产品特点：
① 丰富的扩展机型，选型更灵活；
② 大号接线端子，轻松接线；
③ 支持垂直拆装，拆换更轻松；接线更快捷；
④ 模块间隐藏式触点设计，无需右侧端盖；
⑤ 耦合器：无需中继电源，轻松支持15个扩展模块。
① 丰富的扩展机型，选型更灵活；
② 大号接线端子，轻松接线；
③ 支持垂直拆装，拆换更轻松；接线更快捷；
④ 模块间隐藏式触点设计，无需右侧端盖；
⑤ 耦合器：无需中继电源，轻松支持15个扩展模块。
