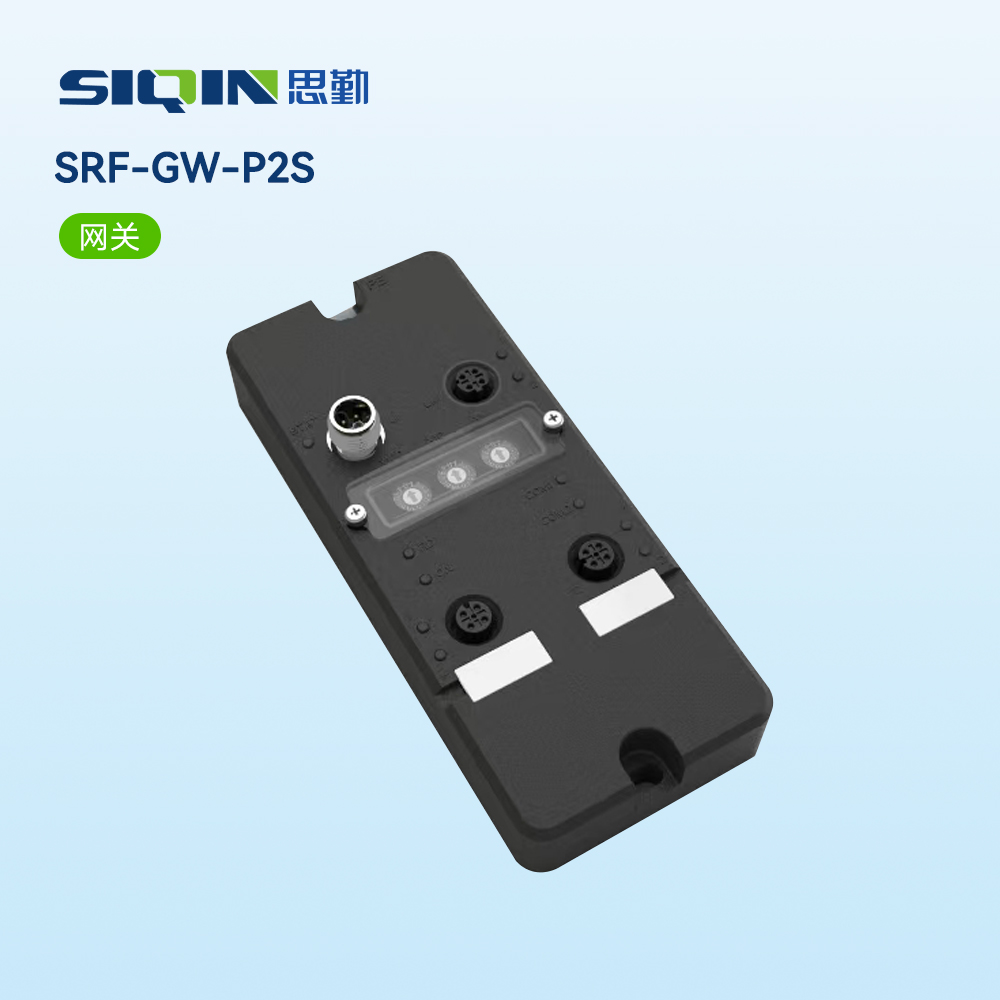

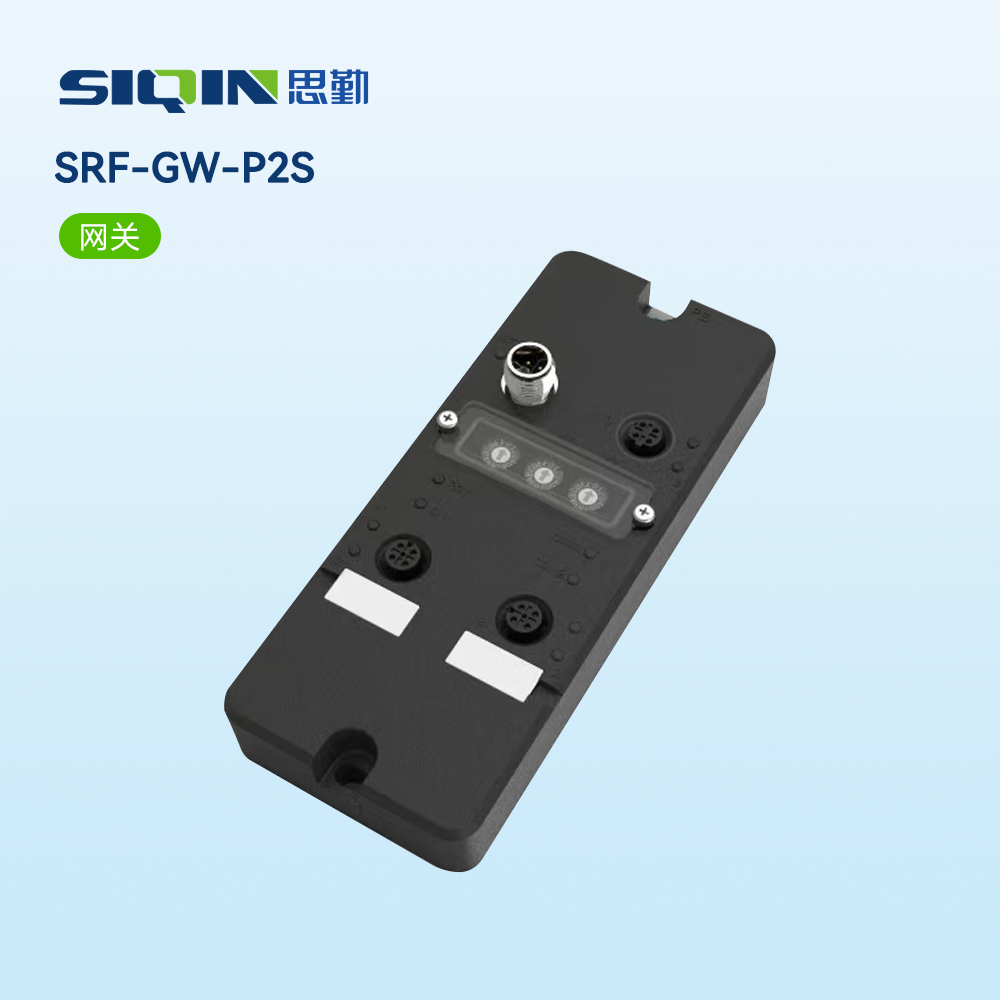

SRF-GW-P2S（网关）
多协议支持：兼容ProfiNet、EtherCAT、EtherNet/IP、MODBUS TCP等主流工业协议，实现异构设备互联；
高性能通信：工业以太网传输速率达100Mbps，支持总线模块级联扩展，满足大规模PLC系统数据采集需求；
工业级防护：IP67防护等级外壳，采用工程塑料材质，适应油污、粉尘、潮湿等恶劣工况。
硬件架构包含8个接口配置及网络扩展，其中：
电源接口：2个M12 L-CODE接口，支持24V DC输入，集成反接保护与3000W浪涌保护；
总线接口：2个M12 D-CODE 4-PIN接口，支持ProfiNet/EtherCAT等实时以太网协议；
RFID接口：4个M12 A-CODE 5-PIN读写头接口，支持独立操作，端口具备防反接和过压过流保护。
网络扩展：双网口设计，集成交换机功能，可构建星型或树型拓扑网络，提升布线灵活性；
-
SRF-GW-P2S-ECT系列总线模块技术指标
型号
SRF-GW-P2S-PN
SRF-GW-P2S-ECT
SRF-GW-P2S-EIP
SRF-GW-P2S-TCP
物理参数
产品尺寸
156.41 * 65.0 * 22.6mm
壳体材质
工程塑料
电
额定电压
18~30V_DC
额定电流
I_MAX<=0.3A@24V（不含RFID）
电源接口
L-CODE公头/母头5PIN
电源保护
反接保护、3000W浪涌保护
通讯
通讯协议
ProfiNet
EtherCAT
EtherNet/IP
MODBUS TCP
网络接口
双网口，符合IEE802.3标准
单网口
系统拓扑结构
星型结构，树型结构
星型结构
通讯线缆长度
Max = 100m
通讯接口
D-CODE M12母头，4PIN
RFID端口
RFID数量
4个独立通道(RS485)
RFID接口
A-CODE M12 5PIN母头
负载能力
Vout(out@@) = 24V±20%，Iout(out@) ≤ 0.7A
电路保护
电源防反接、过压过流保护
环境适应性
工作温度
-25°C~+60°C
存储温度
-40°C~+85°C
湿度
5%~95%RH（无凝露）
防护等级
IP67, EN 60529
抗振动
2 mm (f= 5…29.5 Hz ) ， EN 60068-2-6
7 gn (f= 29.5…150 Hz) ， EN 60068-2-6
静电放电抗扰度ESD
接触放电，8KV，过A级
空气放电，15KV，过A级
IEC 61000-4-2
SRF-GW-P2S-EIP系列总线模块技术指标
型号
SRF-GW-P2S-PN
SRF-GW -P2S-ECT
SRF-GW -P2S-EIP
SRF-GW-P2S-TCP
物理参数
产品尺寸
156.41 * 65.0 * 22.6mm
壳体材质
工程塑料
电源
额定电压
18~30V_DC
额定电流
I_MAX<=0.3A@24V（不含RFID）
电源接口
L-CODE公头/母头5PIN
电源保护
反接保护、3000W浪涌保护
通讯
通讯协议
ProfiNet
EtherCAT
EtherNet/IP
MODBUS TCP
网络接口
双网口，符合IEE802.3标准
单网口
系统拓扑结构
星型结构，树型结构
星型结构
通讯线缆长度
Max = 100m
通讯接口
D-CODE M12母头，4PIN
RFID端口
RFID数量
4个独立通道(RS485)
RFID接口
A-CODE M12 5PIN母头
负载能力
Vout(out@@) = 24V±20%，Iout(out@) ≤ 0.7A
电路保护
电源防反接、过压过流保护
环境适应性
工作温度
-25°C~+60°C
存储温度
-40°C~+85°C
湿度
5%~95%RH（无凝露）
防护等级
IP67, EN 60529
抗振动
2 mm (f= 5…29.5 Hz ) ， EN 60068-2-6
7 gn (f= 29.5…150 Hz) ， EN 60068-2-6
静电放电抗扰度ESD
接触放电，8KV，过A级
空气放电，15KV，过A级
IEC 61000-4-2
SRF-GW-P2S-PN系列总线模块技术指标
型号
SRF-GW-P2S-PN
SRF-GW-P2S-ECT
SRF-GW-P2S-EIP
SRF-GW-P2S-TCP
物理参数
产品尺寸
156mm * 65mm * 23mm
壳体材质
工程塑料
电源
额定电压
118~30V_DC
额定电流
I_MAX<=0.3A@24V（不含RFID）
电源接口
L-CODE公头5PIN
电源保护
反接保护、3000W浪涌保护
通讯
通讯协议
ProfiNet
EtherCAT
EtherNet/IP
MODBUS TCP
网络接口
单网口
系统拓扑结构
星型结构
通讯线缆长度
Max = 100m
通讯接口
D-CODE M12母头，4PIN
RFID端口
RFID数量
2个独立通道(RS485)
RFID接口
A-CODE M12 5PIN母头
负载能力
Vout(out@@) = 24V±20%，Iout(out@) ≤ 0.7A
电路保护
电源防反接、过压过流保护
环境适应性
工作温度
-25°C~+60°C
存储温度
-40°C~+85°C
湿度
5%~95%RH（无凝露）
防护等级
IP67, EN 60529
抗振动
2 mm (f= 5…29.5 Hz ) ， EN 60068-2-6
7 gn (f= 29.5…150 Hz) ， EN 60068-2-6
静电放电抗扰度ESD
接触放电，8KV，过A级
空气放电，15KV，过A级
IEC 61000-4-2
-
-
